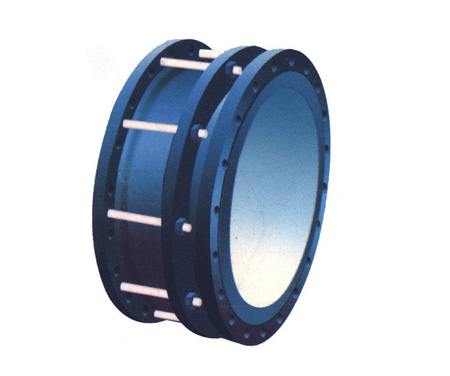

S313法兰式套筒伸缩器

套筒伸缩基本参数
产品型号：S313
产品名称：法兰套筒伸缩器
公称通径：DN50mm—DN3200mm
适用压力：0.6Mpa、1.0Mpa、1.6Mpa
适用介质：海水、淡水、冷热水、饮用水、生活污水等
适用温度：工作温度小于100摄氏度
法兰连接尺寸：GB/T 17241.6-1998

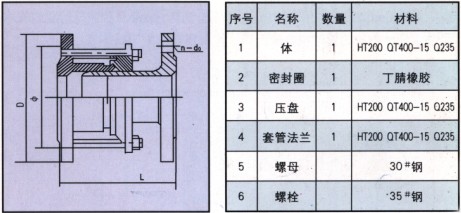

套筒伸缩器结构及各部件材质

套筒伸缩器主要尺寸

套筒伸缩器安装注意事项： 　　
1、伸缩器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。 　　
2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。 　　
3、需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。 　　
4、严禁用伸缩器变形的方法来调整管道的安装超差，以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。 　　
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。 　　
6、管系安装完毕后，应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
