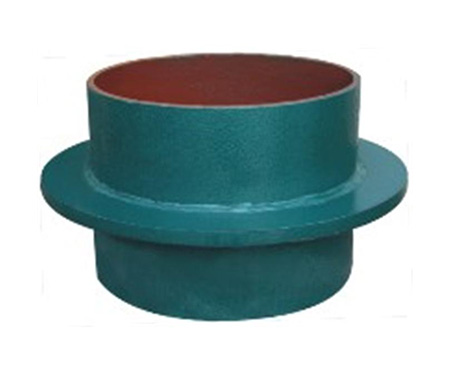

A型刚防水套管

型刚性防水套管的执行标准：
A型刚性防水套管用于饮用水水池的防水套管，其密封圈、密封膏、防护涂料等应无毒，符合GB／T17219-1998标准的规定，且通过国家、地区卫生防疫检疫权威机构的检测。其橡胶密封圈的硬度、物理性能、质量、尺寸和公差、及检验等应符合HG/T3091;2000标准的规定。
A型刚性防水套管在用于与腐蚀性介质接触时，设计人应根据介质性及防腐要求，另行选择使用的耐腐蚀材料。金属表面涂覆前应进行除锈，手工除锈质量应达到GB8923-88标准中的st3级，喷射除锈质量应达到Sa2 1/2 级。
A型刚性防水套管使用范围：
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，A型适用于钢管。
A型刚性防水套管的安装：
在安装A型刚性防水套管时应尽量避开沉降缝、伸缩缝或二个较近距离的构（建）筑物。有特殊需要时，必须经由工程师选构使用。

刚性防水套管（A型）尺寸表、重量表
表中DN为防水套管公称通径，D1为该套管设计穿管外径，D3为防水套管管子外径，D4为翼环外径

当穿墙管的材质和外径等超出本图集范围，应注意对防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正。
