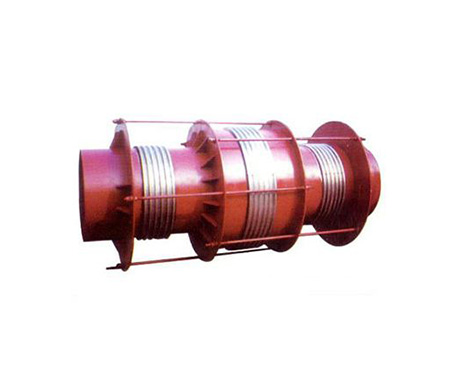

内外压平衡型补偿器

内外压平衡型补偿器、全外压平衡补偿器、旁通压力平衡型补偿器，三种补偿器外观不同，但原理是相同的，都是以盲板为压力平衡元件平衡或抵消管道的内压推力。 内外压平衡型补偿器、全外压平衡补偿器和旁通压力平衡型补偿器主要用于吸收轴向位移并能平衡波纹管的压力推力。压力平衡型波纹补偿器为波纹管式结构，内由压力平衡波纹管和补偿波纹管组成。
内外压力平衡式波纹补偿器又叫内外压力平衡式管道伸缩节，金属波纹伸缩节。
内外压力平衡式波纹补偿器具有吸收内压推力的能力，具有良好的导向性、产品刚度小、外形尺寸小鞥特点。 内外压力平衡式波纹补偿器连接方式：①法兰连接式②接管连接式。
内外压力平衡式波纹补偿器轴向补偿量：根据用户要求。
内外压力平衡式波纹补偿器（金属波纹伸缩节）结构特点:
管道伸缩节由内压伸缩节和外压伸缩节连接而成。
内外压力平衡式波纹补偿器（金属波纹伸缩节）补偿特点
该管道伸缩节补偿量大，无内压推力，弹性反力较小等特点。
内外压力平衡式波纹补偿器（金属波纹伸缩节）安装使用注意事项：
（1）安装时疏水口向下。
（2）现场安装完后，必须拆除拉杆。
（3）安装时介质流向与管道伸缩节的流向标志一致。
内外压力平衡式波纹补偿器（金属波纹伸缩节）对支座作用力的计算：
轴向弹性力：Fx=Kx*(f*x)
Kx-轴向刚度N/mm
X-轴向实际变形量mm
f-计算系数，当预变形(包括△X=0时)f=1/2，当不进行预变形时，f=1。
