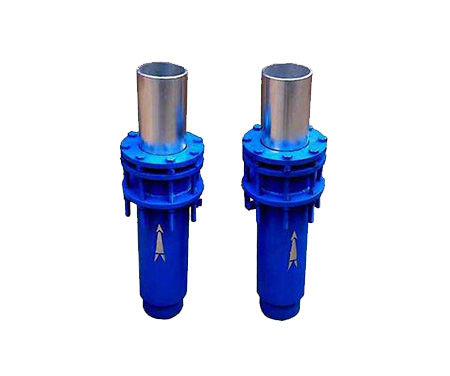

轴向型（TZ型）套筒补偿器

轴向型（TZ型）套筒补偿器

        轴向型（TZ型）套筒补偿器是由一个或多个波纹管串接在一起的，波纹管外有可使轴向移动的外套，这种膨胀节只吸收轴向位移。外套筒对于这种多波数的膨胀节既是保护装置、又保持了它的稳定性。

全国销售热线：13673680760

伸缩器系列

SSJB-3(BY)型压盖式松套限位伸缩器VSSJA-1(BF)单法兰松套限位伸缩器VSSJAFC(CC2F)可拆式双法兰松套传力伸缩接头VSSJA-2(B2F)双法兰松套限位伸缩器S313法兰式套筒伸缩器VSSJAFG(CF)型单法兰松套传力伸缩接头SSLW型滤网伸缩器CS型热力管道伸缩器VSSJA(AF)型法兰松套伸缩器SSJB(AY)型压盖式松套伸缩器VSSJAF(C2F)双法兰松套传力伸缩接头

橡胶软接头系列

KXT(JGD)型单球体可曲挠橡胶接头KXT(JGD)长型短型单双球型橡胶接头KXT(JGD)型双球体可曲挠橡胶接头KXT(JGD)型单球体端面全密封可曲挠橡胶接头KXT(JGD)型可曲挠同心异径橡胶接头KXT(JGD)型可曲挠偏心异径橡胶接头KXT(JGD)型卡箍式橡胶接头KXT(JGD)型可曲挠90°橡胶弯头三通橡胶接头JGD-A1 型加强式可曲挠双球橡胶接头JGD-A2 型可曲挠双球体丝连接橡胶接头KXT(JGD)型风机盘管橡胶接头GJQ(X)-SQ-II型三球体可曲挠橡胶接头GJQ（X）-CF水泵进口专用橡胶接头

防水套管系列

A型刚防水套管B型刚性防水套管02S404刚性防水套管02S404柔性防水套管04FS02柔性密闭套管04FS02两侧防护刚性密闭套管ZYS808柔性防水套管加长型防水套管不锈钢防水套管

补偿器系列

直埋内压式波纹管补偿器轴向型（TZ型）套筒补偿器JJL型角向铰链型波纹管补偿器直埋式套筒补偿器万向铰链波纹管补偿器JXH型小拉杆横向波纹管补偿器通用型（T型）波纹管补偿器DBHKXW型大波纹板盒型可限位伸缩补偿器不锈钢变径大小头TTB-B型弹性套筒补偿器GSJ-V型系列旋转式补偿器聚四氟乙烯波纹管补偿器FUB、FVB型风道橡胶补偿器QB球形补偿器直埋式双向波纹补偿器注油式直流介质无推力套筒补偿器矩形圆角补偿器（CE波形)矩形非金属补偿器复式双外压平衡（QWP）型波纹管补偿器铰链横向型KJH 、万向铰链KWJ型补偿器XB型风道纤维织物补偿器（矩形）XB型风道纤维织物补偿器（圆形）内外压平衡型补偿器JTW型通用软管不锈钢金属软链接JDZ型轴向内压式波纹补偿器复式带座轴向型（ZB型）补偿器直管压力平衡型（ZWP型)补偿器外压式轴向型（DWB型）波纹管补偿器曲管压力平衡型（QYP型）补偿器无约束波纹管补偿器（WY型）烟风煤粉管道FGFB（矩形）波纹管补偿器

阀门系列

ZMQY铸铁圆形闸门Z73X ZM373X P273H ZT9928刀型浆渣闸阀Z45X软密封闸阀Z41T型明杆D341W/D941W圆形百叶通风阀D341W D941W矩形电动通风调节阀SL600型水力电动控制阀JD745X多功能水泵控制阀蝶型止回阀HH49X蝶式微阻缓闭止回阀DQ341H,DQ941H偏心球面阀连接尺寸D941Xs双法兰单、双向橡胶密封蝶阀D341Xs双法兰单双向橡胶密封蝶阀SD941H三偏心单双向金属密封伸缩蝶阀D371/D341H三偏心单、双向金属密封蝶阀三偏心单双向金属密封蝶阀KSFD KSD型可曲挠伸缩式蝶阀

减振器系列

阻尼弹簧减振器JB型阻尼弹簧减振器水泵地装弹簧减振器ZD型阻尼弹簧减振(震)器JGD型剪切式橡胶隔振器XHS型上下拉环弹簧减振(震)器XHS吊式弹簧减振器HSD气垫减振器DZT型大载荷阻尼弹簧减振器DH型吊式弹簧减振BE型橡胶减振器BE型橡胶隔振器
热销产品
详细说明

轴向型（TZ型）套筒补偿器是由一个或多个波纹管串接在一起的，波纹管外有可使轴向移动的外套，这种膨胀节只吸收轴向位移。外套筒对于这种多波数的膨胀节既是保护装置、又保持了它的稳定性。

TZ型参数表
工作温度≤420℃,疲劳寿命1000次
通径
长度
波数
压力等级MPa
最大外径尺寸mm
0.6
1.0
1.6
2.5
轴向补偿量 mm/ 刚度 N/mm
80
238
10
15/92
14/115
12/113
16/359
185
468
20
30/46
28/58
24/57
32/180
100
278
10
23/91
18/154
13/355
10/689
205
528
20
46/46
36/77
26/178
20/345
125
303
10
28/94
21/220
16/424
13/723
235
578
20
56/47
42/110
32/212
26/362
150
333
10
29/175
23/338
18/576
14/1110
260
643
20
58/88
46/169
36/288
28/555
200
364
10
39/141
29/271
20/898
16/1540
315
709
20
78/72
58/136
40/449
32/770
250
400
8
37/260
29/437
23/837
18/1446
370
760
16
74/130
58/219
46/419
36/723
300
420
8
42/235
28/768
23/1318
20/1796
435
820
16
84/118
56/384
46/659
40/898
350
468
8
45/332
35/637
28/1100
20/2909
485
913
16
90/166
70/319
58/550
40/1455
400
503
8
57/415
41/958
32/1845
33/2180
535
973
16
114/207
82/479
64/923
66/1090
450
503
8
55/464
40/1074
32/2072
32/2443
590
973
16
110/232
80/537
64/1036
64/1222
500
526
8
54/513
40/1190
31/2300
32/2707
640
980
16
108/257
80/595
62/1150
64/1354
600
556
8
97/365
71/434
55/1454
46/2557
755
1010
16
194/183
142/217
110/727
92/1279
