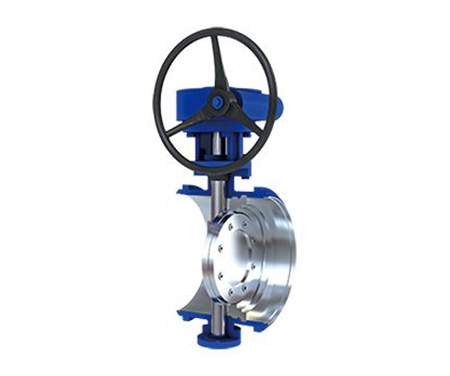

三偏心金属密封蝶阀具有单，双向密封结构的阀门，采用金属密封金属锥面密封系统和维护要求较低的密封圈，在任何复杂介质和苛刻的使用工况条件下都能使用，能使用频繁操作的场合，保持高的使用寿命和高的密封性能。
单，双向金属密封蝶阀，设计结构紧凑而坚固，具有广泛的适应性，极佳的调节性能和低的流阻系数，在诸多场合成功的取代了闸阀和球阀，零泄漏的高密封性能，是高温，高压截流，限流和调节阀的最佳选择。
在双向金属密封蝶阀的基础上，设计开发的金属密封伸缩蝶阀，是蝶阀和伸缩器为一体，对管道在使用中的伸缩进行补偿，解决了因管道伸缩造成管道和设备的破坏问题，安全可靠，使用方便。
三偏心金属密封蝶阀具有单，双向密封结构的阀门，采用金属密封金属锥面密封系统和维护要求较低的密封圈，在任何复杂介质和苛刻的使用工况条件下都能使用，能使用频繁操作的场合，保持高的使用寿命和高的密封性能。
单，双向金属密封蝶阀，设计结构紧凑而坚固，具有广泛的适应性，极佳的调节性能和低的流阻系数，在诸多场合成功的取代了闸阀和球阀，零泄漏的高密封性能，是高温，高压截流，限流和调节阀的最佳选择。
在双向金属密封蝶阀的基础上，设计开发的金属密封伸缩蝶阀，是蝶阀和伸缩器为一体，对管道在使用中的伸缩进行补偿，解决了因管道伸缩造成管道和设备的破坏问题，安全可靠，使用方便。
蝶阀使用标准：
1、GB标准： 设计制作验收按GB12238-89的规定，结构长度按GB12221.89的规定。法兰连接尺寸按GB9113.3-9113.26,GB421 6-84的规定阀门检验与试验按GB/T1392的规定.
2、美标蝶阀：设计制造验收按AP1609凸耳和平板式蝶阀的规定。设计制造验收按MSS SP-67-76蝶阀的规定。阀门检验与试验按AP1598的规定。
3、英标蝶阀：设计制造验收按BS51 55通用铸造和碳铜蝶阀的规定。
技术性能规范
|
公称通径 |
执行标准 |
公称压力 |
试验压力 （Mpa）
|
气密试验
(Mpa) |
||
|
强度 |
正向密封 |
反向密封
|
||||
|
50-3000 |
GB |
0.6，1.0 |
1.5PN |
1.1 PN |
1.1 PN
|
0.6
|
|
1.6，2.5，4.0 |
0.6-0.8 PN
|
|||||
|
公称通径 |
执行标准 |
磅级 |
Mpa |
Mpa |
Mpa
|
Mpa
|
|
2-72 |
美标 ANSI
|
150LB |
3.0 |
2.2 |
0.5-0.8Ps
|
0.6
|
|
2-24 |
300LB |
7.5 |
5.5 |
|||
|
4-16 |
600LB |
22.5 |
16.5 |
|||
|
适用介质 |
水 蒸汽 天然气 燥气 油品 空气 |
|||||
|
驱动方式 |
手动 电动 气动 液动 |
|||||
结构特点：
1、型小轻便，容易拆装及维修，解决了密封面割伤而无法更换的缺点，可迅速的拆换体和板的密封圈；
2、结构简单，紧凑，90°运转开启迅速；
3、操作省力轻巧；
4、流量特征超于直线调筋性能最佳；
5、近似的零摩擦延畏了阀门的使用寿命；
6、逵到完全密封试验泄漏为零；
7、更换零件材质使用介质无穷；
可在石油化工，食品，医疗，轻纺，造纸，水电，船舶，供排水冶炼能源等系统上，一切腐触性，非腐触性的气体，液体，半流体以及固体粉末管道上作为调节和截流使用，可在任意位置安装。
球墨铸铁阀门的压力-温度等级
|
公称压力Mpa |
最高温度（℃） |
|||||
|
-30-120 |
150 |
200 |
250 |
300 |
350 |
|
|
最大允许工作压力（Mpa） |
||||||
|
1.6 |
1.6 |
1.52 |
1.44 |
1.28 |
1.12 |
0.88 |
|
2.5 |
2.5 |
2.38 |
2.25 |
2 |
1.75 |
1.38 |
主要部件材质
|
零件名称 |
材料 |
|
|
阀体 |
WCB WC6 WC9 CF8 HT200 CF8M CF3 CF3M QT400 |
|
|
堆焊 |
CR13 CoCrw 1Cr18Ni9Ti |
|
|
阀体密封面 |
立体 |
CF8 CF8M CF3 CF3M |
|
阀板密封圈 |
Cr13 1Cr18Ni9Ti Ocr18 Ni9Ti |
|
注：客户订货时对材质有要求的请在合同中注明，当管道介质有强腐蚀性时请务必说明，以便为你选用合质的密封材质。
|
温度（℃） |
各温度额定值下的最大允许工作压力 |
|||
|
PN2.0 |
PN5.0 |
PN10 |
PN15 |
|
|
-29-38 |
1.96 |
5.11 |
10.21 |
15.32 |
|
50 |
1.92 |
5.01 |
10.02 |
15.02 |
|
100 |
1.77 |
4.64 |
9.28 |
13.91 |
|
150 |
1.58 |
4.52 |
9.05 |
13.57 |
|
200 |
1.40 |
4.38 |
8.76 |
13.15 |
|
250 |
1.21 |
4.17 |
8.34 |
12.52 |
|
300 |
1.02 |
3.87 |
7.75 |
11.62 |
|
350 |
0.84 |
3.70 |
7.39 |
11.09 |
|
375 |
0.74 |
3.65 |
7.29 |
10.94 |
|
400 |
0.65 |
3.45 |
6.90 |
10.35 |
|
425 |
0.56 |
2.88 |
5.75 |
8.63 |
|
450 |
0.47 |
2.0 |
4.01 |
6.01 |
|
475 |
0.37 |
1.35 |
2.71 |
4.06 |
|
500 |
0.28 |
0.88 |
1.76 |
2.64 |
|
525 |
0.19 |
0.52 |
1.04 |
1.55 |
|
540 |
0.13 |
0.33 |
0.65 |
0.98 |
法兰和对焊连接WCB标准阀门的压力—温度等级
法兰和对焊连接CF8M类的标准阀门的压力—温度等级
|
温度（℃） |
各温度额定值下的最大允许工作压力 |
|||
|
PN2.0 |
PN5.0 |
PN10 |
PN15 |
|
|
-29-38 |
1.90 |
4.96 |
9.92 |
14.89 |
|
50 |
1.84 |
4.80 |
9.60 |
14.37 |
|
100 |
1.59 |
4.15 |
8.30 |
12.45 |
|
150 |
1.44 |
3.75 |
7.50 |
11.25 |
|
200 |
1.32 |
3.44 |
6.87 |
10.31 |
|
250 |
1.21 |
3.21 |
6.41 |
9.62 |
|
300 |
1.02 |
3.05 |
6.11 |
9.16 |
|
350 |
0.84 |
2.93 |
5.87 |
8.80 |
|
375 |
0.74 |
2.89 |
5.78 |
8.68 |
|
400 |
0.65 |
2.86 |
5.73 |
8.59 |
|
425 |
0.56 |
2.85 |
5.70 |
8.54 |
|
450 |
0.47 |
2.8 |
5.64 |
8.46 |
|
475 |
0.37 |
2.80 |
5.60 |
8.40 |
|
500 |
0.28 |
2.78 |
5.56 |
8.34 |
|
525 |
0.19 |
2.58 |
5.16 |
7.74 |
|
550 |
0.13 |
2.50 |
4.99 |
7.49 |
|
575 |
0.13 |
2.28 |
4.56 |
6.86 |
|
600 |
0.13 |
1.98 |
3.96 |
5.94 |
|
625 |
0.13 |
1.58 |
3.16 |
4.74 |
|
650 |
0.13 |
1.25 |
2.50 |
3.74 |
|
675 |
0.13 |
0.98 |
1.97 |
2.95 |
|
700 |
0.13 |
0.77 |
1.54 |
2.3 |
|
725 |
0.13 |
0.62 |
1.25 |
1.86 |
|
750 |
0.13 |
0.48 |
0.96 |
1.44 |
|
775 |
0.13 |
0.38 |
0.75 |
0.13 |
|
800 |
0.10 |
0.30 |
0.61 |
0.91 |
