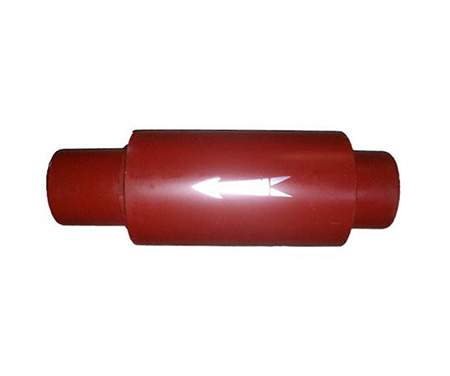

直埋式双向波纹补偿器

一、用途：直埋式波纹补偿器主要用于直埋管道的轴向补偿，具有抗弯能力。

二、 2.1使用说明：直埋式波纹补偿器主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响。直埋式波纹补偿外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。 2.2热变形计算： △L=a·t·L=0.0133×360×30=143.6mm 注：a为碳钢通常采用的膨胀系数 t 为管道介质的温度-安装时的环境温度 L为两个固定支架之间的长度

全国销售热线：13673680760

伸缩器系列

SSJB-3(BY)型压盖式松套限位伸缩器 VSSJA-1(BF)单法兰松套限位伸缩器 VSSJAFC(CC2F)可拆式双法兰松套传力伸缩接头 VSSJA-2(B2F)双法兰松套限位伸缩器 S313法兰式套筒伸缩器 VSSJAFG(CF)型单法兰松套传力伸缩接头 SSLW型滤网伸缩器 CS型热力管道伸缩器 VSSJA(AF)型法兰松套伸缩器 SSJB(AY)型压盖式松套伸缩器 VSSJAF(C2F)双法兰松套传力伸缩接头

橡胶软接头系列

KXT(JGD)型单球体可曲挠橡胶接头 KXT(JGD)长型短型单双球型橡胶接头 KXT(JGD)型双球体可曲挠橡胶接头 KXT(JGD)型单球体端面全密封可曲挠橡胶接头 KXT(JGD)型可曲挠同心异径橡胶接头 KXT(JGD)型可曲挠偏心异径橡胶接头 KXT(JGD)型卡箍式橡胶接头 KXT(JGD)型可曲挠90°橡胶弯头三通橡胶接头 JGD-A1 型加强式可曲挠双球橡胶接头 JGD-A2 型可曲挠双球体丝连接橡胶接头 KXT(JGD)型风机盘管橡胶接头 GJQ(X)-SQ-II型三球体可曲挠橡胶接头 GJQ（X）-CF水泵进口专用橡胶接头

防水套管系列

A型刚防水套管 B型刚性防水套管 02S404刚性防水套管 02S404柔性防水套管 04FS02柔性密闭套管 04FS02两侧防护刚性密闭套管 ZYS808柔性防水套管加长型防水套管不锈钢防水套管

补偿器系列

直埋内压式波纹管补偿器轴向型（TZ型）套筒补偿器 JJL型角向铰链型波纹管补偿器直埋式套筒补偿器万向铰链波纹管补偿器 JXH型小拉杆横向波纹管补偿器通用型（T型）波纹管补偿器 DBHKXW型大波纹板盒型可限位伸缩补偿器不锈钢变径大小头 TTB-B型弹性套筒补偿器 GSJ-V型系列旋转式补偿器聚四氟乙烯波纹管补偿器 FUB、FVB型风道橡胶补偿器 QB球形补偿器直埋式双向波纹补偿器注油式直流介质无推力套筒补偿器矩形圆角补偿器（CE波形)矩形非金属补偿器复式双外压平衡（QWP）型波纹管补偿器铰链横向型KJH 、万向铰链KWJ型补偿器 XB型风道纤维织物补偿器（矩形）XB型风道纤维织物补偿器（圆形）内外压平衡型补偿器 JTW型通用软管不锈钢金属软链接 JDZ型轴向内压式波纹补偿器复式带座轴向型（ZB型）补偿器直管压力平衡型（ZWP型)补偿器外压式轴向型（DWB型）波纹管补偿器曲管压力平衡型（QYP型）补偿器无约束波纹管补偿器（WY型）烟风煤粉管道FGFB（矩形）波纹管补偿器

阀门系列

ZMQY铸铁圆形闸门 Z73X ZM373X P273H ZT9928刀型浆渣闸阀 Z45X软密封闸阀 Z41T型明杆 D341W/D941W圆形百叶通风阀 D341W D941W矩形电动通风调节阀 SL600型水力电动控制阀 JD745X多功能水泵控制阀蝶型止回阀 HH49X蝶式微阻缓闭止回阀 DQ341H,DQ941H偏心球面阀连接尺寸 D941Xs双法兰单、双向橡胶密封蝶阀 D341Xs双法兰单双向橡胶密封蝶阀 SD941H三偏心单双向金属密封伸缩蝶阀 D371/D341H三偏心单、双向金属密封蝶阀三偏心单双向金属密封蝶阀 KSFD KSD型可曲挠伸缩式蝶阀

减振器系列

阻尼弹簧减振器 JB型阻尼弹簧减振器水泵地装弹簧减振器 ZD型阻尼弹簧减振(震)器 JGD型剪切式橡胶隔振器 XHS型上下拉环弹簧减振(震)器 XHS吊式弹簧减振器 HSD气垫减振器 DZT型大载荷阻尼弹簧减振器 DH型吊式弹簧减振 BE型橡胶减振器 BE型橡胶隔振器

热销产品

详细说明

安装注意事项：
3.1为使直埋是波纹补偿器起到补偿作用，补偿器两端必须设固定支架，防止管道受内压推力影响外移拉伸。
3.2补偿器的一端（指单向补偿的直埋式补偿器死端）要靠近一端的固定支架，用补偿器的活头补偿管道。
3.3根据补偿量设定两个固定支架的距离，补偿量一般不大于管径。
3.4试压过程中以补偿器不得出现拉伸现象。
