GSJ-V型系列旋转式补偿器

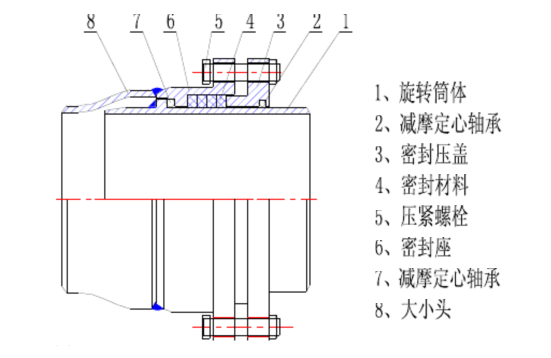

GSJ-V型系列无推力旋转式补偿器是热力管道热膨胀补偿方面的一种新型补偿器。旋转式补偿器的结构，其构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成，安装在热力管道上需两个以上组对成组，形成相对旋转吸收管道热位移，从而减少管道之应力。
旋转补偿器的优点：
（1）、补偿量大，可根据自然地形及管道强度布置，最大一组补偿器可补偿500m管段；
（2）、不产生由介质压力产生的盲板力，固定支架可做得很小，特别适用于大口径管道；
（3）、密封性能优越，长期运行不需维护；
（4）、投资大大节约；
（5）、设计计算方便；
（6）、旋转补偿器可安装在蒸汽地埋管和热水地埋管上，可大量节约投资和提高运行安全性。
GSJ-V型系列旋转式补偿器的补偿原理，是通过成双旋转筒和L力臂形成力偶，使大小相等，方向相反的一对力，由力臂回绕着Z轴中心旋转，以达到力偶两边热管上产生的热胀量的吸收。
