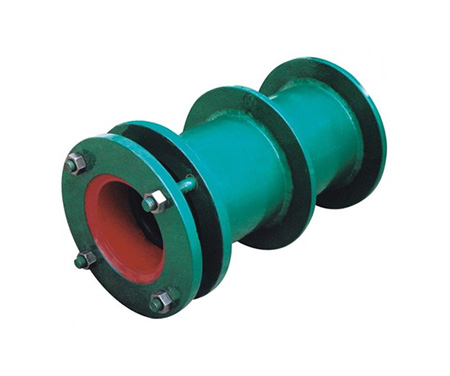

ZYS808柔性防水套管

ZYS808柔性防水套管说明：
1.柔性防水套管一般穿过墙壁之处受有震动或有严密防水要求的构筑物。
2.套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层腐由设计决定。
3.套管处之墙壁，如遇非混凝土墙时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（D6）大200mm，而且必须将套管浇固与墙内。
4.穿管处之混凝土墙厚应不小于300mm,否则应使墙壁一边加厚或两边加厚，加厚部分的直径最小应比翼环直径（D6）大200。

全国销售热线：13673680760

伸缩器系列

SSJB-3(BY)型压盖式松套限位伸缩器 VSSJA-1(BF)单法兰松套限位伸缩器 VSSJAFC(CC2F)可拆式双法兰松套传力伸缩接头 VSSJA-2(B2F)双法兰松套限位伸缩器 S313法兰式套筒伸缩器 VSSJAFG(CF)型单法兰松套传力伸缩接头 SSLW型滤网伸缩器 CS型热力管道伸缩器 VSSJA(AF)型法兰松套伸缩器 SSJB(AY)型压盖式松套伸缩器 VSSJAF(C2F)双法兰松套传力伸缩接头

橡胶软接头系列

KXT(JGD)型单球体可曲挠橡胶接头 KXT(JGD)长型短型单双球型橡胶接头 KXT(JGD)型双球体可曲挠橡胶接头 KXT(JGD)型单球体端面全密封可曲挠橡胶接头 KXT(JGD)型可曲挠同心异径橡胶接头 KXT(JGD)型可曲挠偏心异径橡胶接头 KXT(JGD)型卡箍式橡胶接头 KXT(JGD)型可曲挠90°橡胶弯头三通橡胶接头 JGD-A1 型加强式可曲挠双球橡胶接头 JGD-A2 型可曲挠双球体丝连接橡胶接头 KXT(JGD)型风机盘管橡胶接头 GJQ(X)-SQ-II型三球体可曲挠橡胶接头 GJQ（X）-CF水泵进口专用橡胶接头

防水套管系列

A型刚防水套管 B型刚性防水套管 02S404刚性防水套管 02S404柔性防水套管 04FS02柔性密闭套管 04FS02两侧防护刚性密闭套管 ZYS808柔性防水套管加长型防水套管不锈钢防水套管

补偿器系列

直埋内压式波纹管补偿器轴向型（TZ型）套筒补偿器 JJL型角向铰链型波纹管补偿器直埋式套筒补偿器万向铰链波纹管补偿器 JXH型小拉杆横向波纹管补偿器通用型（T型）波纹管补偿器 DBHKXW型大波纹板盒型可限位伸缩补偿器不锈钢变径大小头 TTB-B型弹性套筒补偿器 GSJ-V型系列旋转式补偿器聚四氟乙烯波纹管补偿器 FUB、FVB型风道橡胶补偿器 QB球形补偿器直埋式双向波纹补偿器注油式直流介质无推力套筒补偿器矩形圆角补偿器（CE波形)矩形非金属补偿器复式双外压平衡（QWP）型波纹管补偿器铰链横向型KJH 、万向铰链KWJ型补偿器 XB型风道纤维织物补偿器（矩形）XB型风道纤维织物补偿器（圆形）内外压平衡型补偿器 JTW型通用软管不锈钢金属软链接 JDZ型轴向内压式波纹补偿器复式带座轴向型（ZB型）补偿器直管压力平衡型（ZWP型)补偿器外压式轴向型（DWB型）波纹管补偿器曲管压力平衡型（QYP型）补偿器无约束波纹管补偿器（WY型）烟风煤粉管道FGFB（矩形）波纹管补偿器

阀门系列

ZMQY铸铁圆形闸门 Z73X ZM373X P273H ZT9928刀型浆渣闸阀 Z45X软密封闸阀 Z41T型明杆 D341W/D941W圆形百叶通风阀 D341W D941W矩形电动通风调节阀 SL600型水力电动控制阀 JD745X多功能水泵控制阀蝶型止回阀 HH49X蝶式微阻缓闭止回阀 DQ341H,DQ941H偏心球面阀连接尺寸 D941Xs双法兰单、双向橡胶密封蝶阀 D341Xs双法兰单双向橡胶密封蝶阀 SD941H三偏心单双向金属密封伸缩蝶阀 D371/D341H三偏心单、双向金属密封蝶阀三偏心单双向金属密封蝶阀 KSFD KSD型可曲挠伸缩式蝶阀

减振器系列

阻尼弹簧减振器 JB型阻尼弹簧减振器水泵地装弹簧减振器 ZD型阻尼弹簧减振(震)器 JGD型剪切式橡胶隔振器 XHS型上下拉环弹簧减振(震)器 XHS吊式弹簧减振器 HSD气垫减振器 DZT型大载荷阻尼弹簧减振器 DH型吊式弹簧减振 BE型橡胶减振器 BE型橡胶隔振器

热销产品

详细说明

ZYS808柔性防水套管说明：　　1.柔性防水套管一般穿过墙壁之处受有震动或有严密防水要求的构筑物。　　2.套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层腐由设计决定。　　3.套管处之墙壁，如遇非混凝土墙时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（D6）大200mm，而且必须将套管浇固与墙内。　　4.穿管处之混凝土墙厚应不小于300mm,否则应使墙壁一边加厚或两边加厚，加厚部分的直径最小应比翼环直径（D6）大200。

ZYS808柔性防水套管尺寸重量表

Dg	D1	D2	D3	D8	D9	D10	l 0	l	l 1	l 2	l 3	C	δ 1	δ 2	δ 3	b 1	b 2	b 3	d	h	k	ф	M	螺孔n
50	60	70	90	108	109	99	60	60	70	50	12	1.8	4	4	10	14	10	10	20	5	4	14	12	4
70	73	83	103	121	122	112	60	60	70	50	12	1.8	4	4	10	14	10	10	20	5	4	14	12	4
80	89	99	121	140	141	130	60	60	75	55	14	2	4.5	4	11	16	10	10	20	5	4	18	16	4
100	108	118	140	159	160	149	60	60	75	55	14	2	4.5	4	11	16	10	10	20	5	4	18	16	4
125	133	141	161	180	181	168	50	60	75	50	16	2	5.5	4	10	18	10	10	16	6	5	18	16	8
150	159	165	185	203	204	190	50	60	75	50	16	2	6	4.5	10	18	10	10	16	6	5	18	16	8
200	219	229	249	273	274	258	60	60	75	50	16	2	7	6	10	20	10	15	20	8	7	18	16	8
250	273	281	301	325	326	308	50	60	75	50	16	2	8	7	10	20	10	15	16	8	7	18	16	12
300	325	332	352	377	378	358	50	60	80	55	16	2.5	9	8	10	20	10	15	16	8	7	23	20	12
350	377	383	401	426	427	406	50	60	85	55	20	2.5	9.5	9	9	22	10	15	16	8	7	23	20	12
400	426	434	454	480	481	461	50	60	85	55	20	2.5	9	9	10	24	10	15	16	8	7	23	20	16
450	480	486	506	530	531	511	50	60	85	60	20	2.5	9	9	10	24	12	15	16	8	7	23	20	16
500	530	540	560	588	589	569	60	70	95	65	20	2.5	9	9	10	25	12	15	20	8	7	23	20	16
600	630	640	660	688	689	669	60	70	95	65	22	2.5	9	9	10	26	12	20	20	10	9	25	22	20
700	720	730	750	778	779	759	60	75	110	75	25	2.5	9	9	10	28	12	20	20	10	9	25	22	24
800	820	830	850	878	879	859	60	75	110	75	25	3.5	9	9	10	28	12	20	20	10	9	30	27	24
900	920	930	950	978	978	959	60	75	110	75	27	3.5	9	9	10	30	12	20	20	10	9	30	27	24
1000	1020	1030	1050	1078	1079	1059	60	75	110	75	27	3.5	9	9	10	30	12	20	20	10	9	30	27	28
